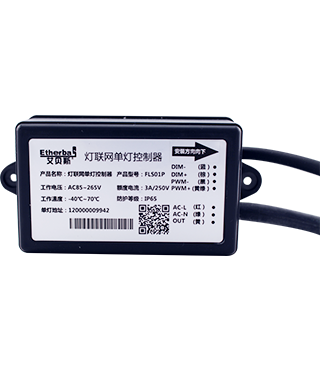

路燈單燈控制器
產品概述（可用于路燈、隧道、景觀、樓宇、地下停車場、醫院、酒店等場景照明控制）
路燈單燈控制器（FLS單燈控制器/NBIOT路燈控制器），是我公司開發的一款具有燈聯網接口的單燈控制器。其與我公司的FBC50xC系列單燈控制主機配合使用，實現路燈系統單燈控制的功能。
系統采用工業級硬封裝芯片完成系統控制，具有可操作性強，集成度高，穩定性好等特點。
路燈單燈控制器集成了開關量輸出、PWM調光接口輸出、0-10V模擬量調光接口輸出以及RS485通信接口。
設備采用可選擇PLC（低壓電力載波技術）、RS485等通訊傳輸技術，內設自主研發的自動路由組網算法，完成單燈的精確控制，能夠滿足廣大用戶的調光需求。

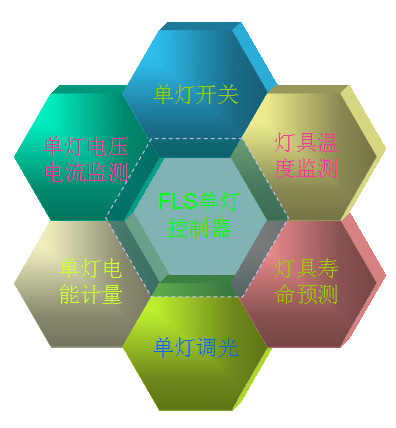

產品功能
產品特點
1開關量輸出
產品內置開關繼電器，有源輸出220VAC開關量信號，完成單燈的開關控制。產品含有一組調光繼電器輸出，用于電子鎮流器調光。系統開關量調光具有三種狀態：全開、全關、節能。
2PWM輸出
系統內置兩路PWM調光輸出，配合1路內置開關繼電器輸出，完成單燈的開關和調光。通過PWM調光的方式可以實現led線性調光。產品內置光耦隔離器件，在完成調光的同時保證了系統的穩定可靠。
30~10VDC調光輸出
系統具有0~10VDC模擬量輸出，用于具有模擬調光的燈具。燈具可以根據輸入電壓調節輸出電流完成led的線性調光。
4三種通訊技術
產品有無線zigbee通訊、低壓電力載波技術（PLC）及RS485等三種通訊技術可供選擇，能滿足各類客戶的需要。
5單燈組網技術

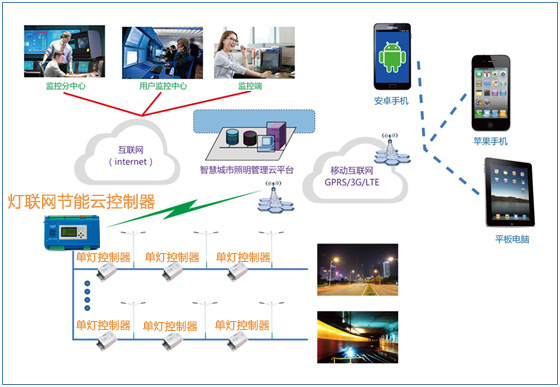

FLS單燈控制器配合我司的FAC4C單燈系列產品完成路燈的單燈控制，系統通過自動路由技術完成單燈控制器的組網，解決了單燈通信距離的問題。
6單燈報警
FLS單燈控制器內置電壓、電流、溫度采集模塊，可以實時偵測單燈控制器的工作狀態，及時檢測單燈控制器的故障信息，并傳給FAC4C系列控制器，完成單燈的預警功能，解決了路燈維護的工作量。
技術參數
PLC電力載波單燈控制器參數
|
工作電壓 |
V180~265AC |
額定功率 |
3W |
|
負載容量 |
16A |
輸出回路 |
1/2路(可選) |
|
調光接口 |
0-10V/PWM |
絕緣電阻 |
不小于2MΩ |
|
中心頻率 |
330KHz |
通信帶寬 |
±25KHz |
|
通信速率 |
2.4kbps |
信號強度 |
<8vpp |
|
電流精度 |
5% |
電壓精度 |
±5VAC |
|
工作溫度 |
-25°C-70°C |
工作濕度 |
<95%（不凝結） |
應用范圍
市政路燈監控、景觀燈監控、工礦企業照明監控、路燈改造工程等。
