燈聯網醫院照明節能改造解決方案

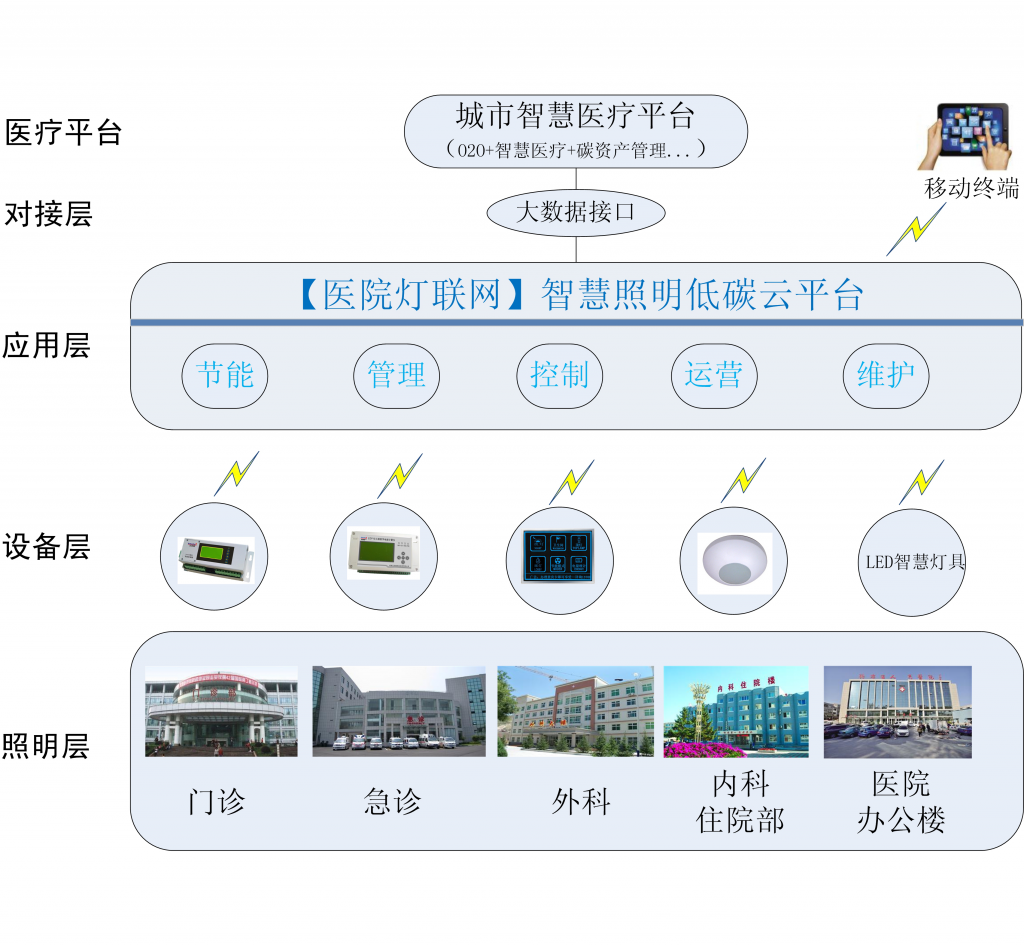

一、系統架構圖
1、由于醫院內設備種類多，數量大，導致線路電壓波動較大，經常造成低于/高于220V的額定電壓。因此，傳統熒光燈/節能燈會因為電壓超過/低于額定電壓導致燒損燈管、壽命下降，甚至造成短路，致使熒光燈管不能正常工作。
2、傳統熒光燈需配啟輝器才能啟動，在啟動時燈管的沖擊電流較大，嚴重影響其壽命，另外因啟輝器質量不穩定，經常需要修理或更換，加大了維護工作量，同時增加了管理費用。
3、傳統熒光燈/節能燈有頻閃和眩光現象，對眼睛造成傷害，會產生視覺疲勞，嚴重影響身體健康、工作效率。
4、傳統熒光燈/節能燈會產生一定的工作噪音，在一定程度上影響了工作環境。同時，顯色指數較低，會給人的視覺感官造成色差、誤判。
5、管理不當，控制方式單一：采用簡單的手動開關，給照明管理帶來了很大的不便，條件稍好的大樓采用了時控或光控，但仍然不能做到完全節能。
5、能耗大、維護費用高。
綜上所述，為改善企業照明用電環境及提高企業的照明質量，徹底降低企業對外開支成本及落實國家節能政策，塑造綠色節能照明，對現有傳統高耗能T8照明系統進行改造是相當必要且十分迫切的。
二、系統組成
對接層：醫院燈聯網節能云平臺開放第三方接口，可與智慧醫療平臺提供接口。
應用層：利用云技術、物聯網及綜合節能技術把醫院辦公室、病房、通道等全部接入統一平臺管理。對每一盞燈進行全方位、精細化、智能化節能管控，將傳統照明系統操作細分為五大業務板塊—節能、管理、控制、運營、維護，以此為基礎艾貝斯在國內首家成功開發出一體化智慧照明整體解決方案—“中國燈聯網云平臺”；
設備層：無線網關、燈聯網云控制面板、燈聯網傳感器；
照明層：LED燈聯網智慧燈具。
三、通訊方式
① 燈聯網云平臺與燈聯網云控制器之間采用WIFI、Zigbee無線通訊；
② 燈聯網云控制器與傳感器、遙控器、LED燈聯網燈具之間采用Zigbee無線通訊

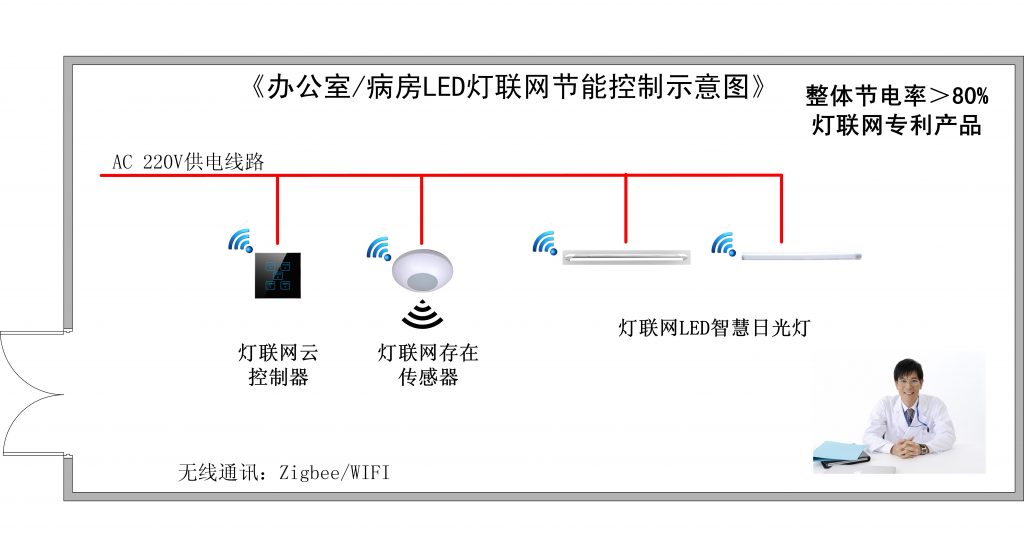

四、辦公室/病房燈聯網節能控制系統

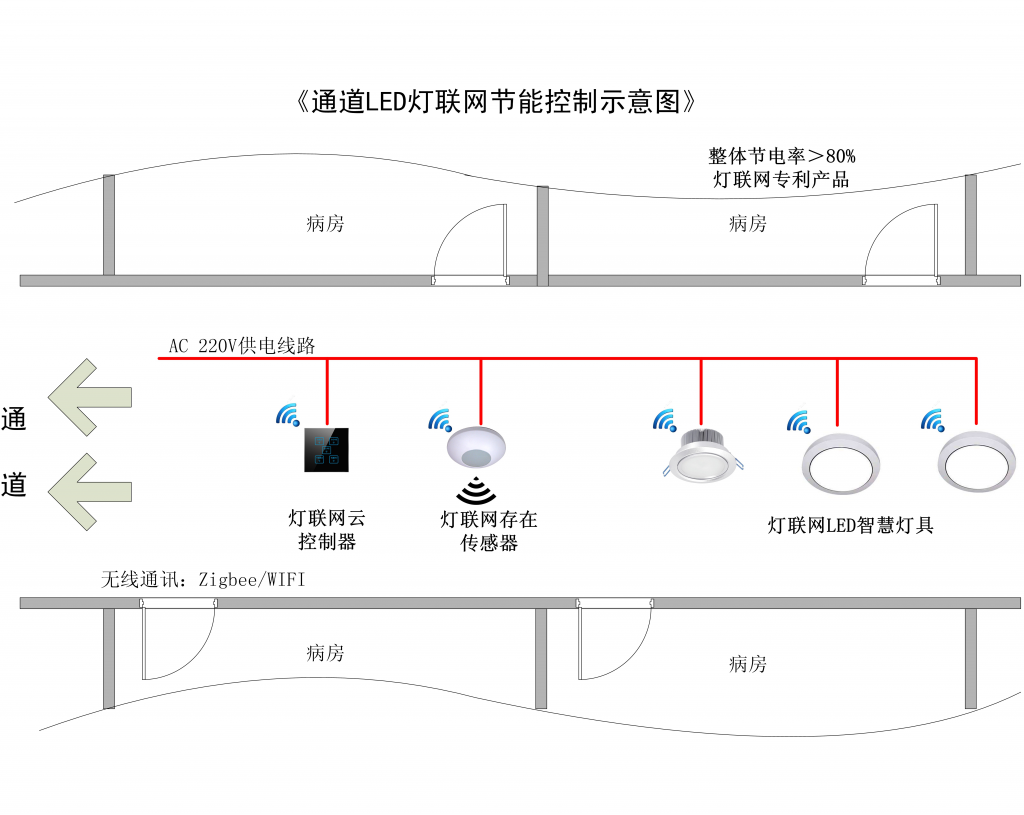

五、通道照明節能控制子系統
六、系統功能
?場景控制：燈聯網控制器內置16種場景控制模式，可自定義場景控制。
?光照度控制：始終保持辦公室、病房內為設定的統一照度。
?人流量控制：自動根據通道內的人流量控制燈的開關燈數量和開燈亮度。
?能耗計量：可對每個通道照明進行能耗計量，統計日/周/月/年耗電量。
?數據采集：實時采集通道內的照度，亮燈率，回路電流、電壓，有功、無功、功率因素。
?數據保存：所有設置參數及采集數據可以在終端上保存半年以上。
?自動巡檢：自動巡檢時間可設置，每1-999分鐘巡檢一次。保證數據和報警及時上報。
?故障報警：燈具故障、電流過大、開燈異常等故障報警，以便維修人員及時處理。
